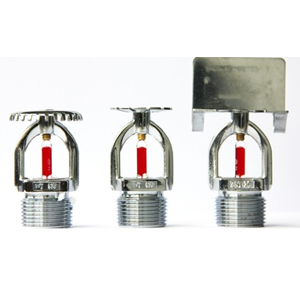

1. 川消ZST系列玻璃球洒水喷头概述
玻璃球洒水喷头是自动喷水灭火系统的重要组成元件，用来探测火灾；受热时感温元件--玻璃球破裂，喷头喷水，从而控制、扑灭火灾。
喷头框架采用铜合金材料，强度高、耐腐蚀性强，表面抛光镀铬，感温元件玻璃球采用德国Job产品，强度高，动作可靠，反应速度快。
玻璃球洒水喷头根据喷头的安装方式可分为直立型喷头、下垂型喷头和边墙型喷头；根据玻璃球反应速度可分为快速响应喷头、特殊响应喷头；根据喷头出水流量系数或出水口径分为15（K=80）型喷头、20（K=115）型喷头。
2.川消ZST系列玻璃球洒水喷头型号规格及主要技术参数：
|
型号 |
安装
方式 |
动作温度(℃) |
玻璃球色标 |
最高使用环境温度(℃) |
连接螺纹 |
额定压力(MPa) |
流量特性系数(K) |
玻璃球直径
(mm) |
时间响应指数
(RTI) |
|
T-ZSTX 15-57℃ |
下垂型 |
57 |
橙 |
27 |
R21/2 |
1.2 |
80±4 |
Φ5 |
68(m·s)0.5 |
|
T-ZSTX 15-68℃ |
下垂型 |
68 |
红 |
38 |
R21/2 |
1.2 |
80±4 |
Φ5 |
68(m·s)0.5 |
|
T-ZSTX 15-79℃ |
下垂型 |
79 |
黄 |
49 |
R21/2 |
1.2 |
80±4 |
Φ5 |
68(m·s)0.5 |
|
T-ZSTX 15-93℃ |
下垂型 |
93 |
绿 |
63 |
R21/2 |
1.2 |
80±4 |
Φ5 |
68(m·s)0.5 |
|
T-ZSTZ 15-68℃ |
直立型 |
68 |
红 |
38 |
R21/2 |
1.2 |
80±4 |
Φ5 |
68(m·s)0.5 |
|
T-ZSTBS 15-68℃ |
水平边墙型 |
68 |
红 |
38 |
R21/2 |
1.2 |
80±4 |
Φ5 |
68(m·s)0.5 |
|
K-ZSTX 15-68℃ |
下垂型 |
68 |
红 |
38 |
R21/2 |
1.2 |
80±4 |
Φ3 |
36((m·s)0.5 |
|
K-ZSTZ 15-68℃ |
直立型 |
68 |
红 |
38 |
R21/2 |
1.2 |
80±4 |
Φ3 |
36((m·s)0.5 |
|
T-ZSTX 20-68℃ |
下垂型 |
68 |
红 |
38 |
R23/4 |
1.2 |
115±6 |
Φ5 |
68(m·s)0.5 |
|
T-ZSTZ 20-68℃ |
直立型 |
68 |
红 |
38 |
R23/4 |
1.2 |
115±6 |
Φ5 |
68(m·s)0.5 |
|
T-ZSTBS 20-68℃ |
水平边墙型 |
68 |
红 |
38 |
R23/4 |
1.2 |
115±6 |
Φ5 |
68(m·s)0.5 |
|
K-ZSTX 20-68℃ |
下垂型 |
68 |
红 |
38 |
R23/4 |
1.2 |
115±6 |
Φ3 |
36(m·s)0.5 |
|
K-ZSTZ 20-68℃ |
直立型 |
68 |
红 |
38 |
R23/4 |
1.2 |
115±6 |
Φ3 |
36(m·s)0.5 |
|
K-ZSTBS 20-68℃ |
水平边墙型 |
68 |
红 |
38 |
R23/4 |
1.2 |
115±6 |
Φ3 |
36(m·s)0.5 |
|
出厂检验参数：施加3.0MPa的静水压，保持3min，无渗漏和变形。 |
注：表中型号前面带“T-”的喷头为特殊响应喷头，“K-”为快速响应喷头；快速反应喷头的RTI小于50 （m•s）1/2，特殊喷头的RTI为50～80 （m•s）1/2。
