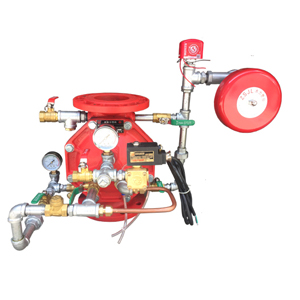

ZSFM雨淋报警阀

型号规格：DN65、DN80、DN100、DN150、DN200、DN250、DN300

一、建安雨淋报警阀（防爆）产品特点和使用范围：

本雨淋报警阀（以下简称雨淋阀）是一种直接密封式隔膜阀，阀内无轴、无金属阀瓣等构件，所以不存在锈蚀问题。具有经久耐用、性能可靠、安装灵活、维修方便等特点。广泛用于各类开式系统（系统侧管路上为开式喷头）如雨淋系统、水幕系统、水雾系统。本阀门按GB5135.5-2003标准生产制造,Ex系列采用防爆电磁阀，适用于有防爆要求的各类场所，P系列为不锈钢材质，耐腐蚀性强。

雨淋阀和各种开式喷头组成雨淋系统又称开式灭火系统。雨淋阀一旦开启后，其阀后连接的所有开式洒水喷头同时喷水，因此雨淋系统适用于火灾蔓延速度快，闭式喷头开放后喷水不能有效覆盖起火范围的高度危险场所，以及因空间超高，闭式喷头不能及时动作的场所。如舞台、火工品厂等严重危险级的场所（溶剂、油漆、沥青等)。

因雨淋系统是单一作用面积的设施，因此必须按规范设计，一套雨淋阀保护范围不得超过260m2。

二、建安雨淋报警阀（防爆）产品组成及工作原理：

雨淋系统由雨淋阀、水力警铃、压力开关、火灾感应器（电子探测器、闭式喷头）、灭火洒水喷头（开式、水雾、水幕）等组成。它适用于火灾蔓延速度快的高危险场所,如舞台、火工品厂、严重危险II级场所包括易燃液体、喷涂操作区域、固定易燃可燃的气溶胶制品、溶济油漆制品厂等。当系统处于伺应状态时，由雨淋阀将消防水封闭于管网供水侧，而系统侧管网中没有水。雨淋阀开启方式可用电控制、传动管控制（湿式或干式）、人工手动控制三种方式，用户可因地制宜选用。

由雨淋阀隔膜腔内水压的高低控制着雨淋阀的启闭，当隔膜腔内的水压等于供水压力时隔膜关闭水不能进入系统。当通过打开电磁阀或由工作人员打开紧急手动快开阀或因闭式喷头动作开启，使隔膜腔内的水压下降到一定值时，隔膜腔被供水压力顶开，水流进入系统侧管网灭火。

电控制：首先位于保护区内的电子探测器将测得的火灾信号传送至消控中心，由消控中心将信号过滤处理，再向雨淋阀上的电磁阀发出启动信号，电磁阀打开，隔膜腔泄压，雨淋阀动作，水从供水侧进入系统管网，通过开式喷头喷向整个保护区，执行灭火功能。

传动管控制：隔膜腔内的水压也可由湿式管网或干式管网控制，即组成为湿式（水）或干式（气）系统，当闭式喷头动作通过传动管使隔膜腔的水压下降，阀打开。

人工手动控制：一般是调试试验或紧急时使用。

本阀设有防复位装置，在正确的操作下，当隔膜腔内的水压一经泄压后，无论电磁阀或手动快开阀是否重新被关闭，隔膜压力腔均不能重新升压，阀仍保持开启状态，可保证灭火过程中不至于因为突然断电电磁阀关闭而使雨淋阀重新关闭，灭完火后，须由工作人员将复位球阀打开才能使压力腔重新升压将阀关闭。

三、建安雨淋报警阀（防爆）主要技术参数：

1、额定工作压力：1.6MPa

2、密封试验压力：3.2MPa（阀瓣打开和关闭两种状态）100%检测.

3、电磁阀：启动电源-DC24V,12W；Ex系列防爆等级-ExmbI/II T4。

4、雨淋阀应安装在高于4℃，低于70℃的环境中，湿式引导管线使用环境温度应高于4℃，且不高于
