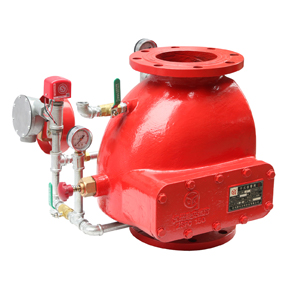

一、ZSFC型干式报警阀产品介绍：

ZSFC型干式报警阀是一种新型的1：5差动式、手动外复位阀门。当干式自动喷水灭火系统（简称干式系统）的一只或多只喷头动作后，系统侧的压缩气体压力快速下降，阀门自动开启，使水进入系统侧管道，并启动火灾报警装置。干式报警阀与连动报警设施、系统管网、供气系统、供水系统等组成干式报警系统。是为了满足在寒冷和高温场所安装自动喷水灭火系统的需要，在湿式系统的基础上发展起来的又一种闭式系统。

二、建安ZSFC型干式报警阀执行标准：GB5135.4-2003《自动喷水灭火系统第4部分：干式报警阀》

三、建安ZSFC型干式报警阀主要技术参数：

额定工作压力：1.2MPa 压力开关触点容量：DC24V，0.5A

干式报警阀的供水压力与系统侧的注气压力值：

四、建安ZSFC型干式报警阀贮存要求：

干式报警阀应存放在通风、干燥的库房内，避免与腐蚀性物质共同贮存，贮存在—10℃～+40℃的环境中。

五、建安ZSFC型干式报警阀安装须知：

1. 在系统管网安装干式报警阀之前，供水管网必须经过彻底的清洗，保证管网内无垃圾、异物，并保持水质清洁。
2. ZSFC型干式报警阀须垂直安装在系统管路上，适用工作环境温度为4℃～70℃。
3. ZSFC型干式报警阀安装时，应在阀体两端的法兰上受力起重或安放，不得在其他零部件或管路上受力，以免造成干式报警阀不必要的损伤。
4. 安装地点应从安全、便于操作考虑。干式报警阀的安装周围，应留有充分的安装、维修空间，以保证在zui短的停机时间内修复。
5. ZSFC型干式报警阀根据系统设计规范要求：必须在供水侧安装信号碟阀（闸阀），并建议在系统侧安装信号碟阀（闸阀），以有利于整个系统的调试，为使干式系统能满足功能要求，应在系统侧安装气压维护希望。
6. 当干式系统安装管网过大时，设计安装时应考虑安装加速器，加快阀瓣的打开速度，使系统能快速灭火。

六、建安ZSFC型干式报警阀系统的调试：

1. 检查干式报警阀安装是否按《说明书》上图示位置进行安装，在确保系统安装无误后，清洗系统管路及阀瓣组件，关闭供水侧的信号碟阀或闸阀。
2. 打开排水球阀，放净阀内余水（注意：必须彻底排净，并不要关闭排水球阀），关闭试警铃球阀，往阀内推动复位手柄，使阀门处于关闭状态。
3. 关闭放凝水球阀，打开加底水球阀向漏斗内注入底水，直到无法注入止（加水时有可能在滴水阀里有少许水流出），打开放凝水球阀，放完多余的水，关闭放凝水球阀及加底水球阀。
4. 安装有气压维护装置的干式报警阀，可根据额定供水压力和zui低注气压力值，调整好气压维护装置的上限值和下限值。
5. 打开载止阀向管路内注入额定的气压（zui低注气压力值见上表），排水球阀不应有水或压缩气流出；或在关闭载止阀（注意处于伺应状态时截止阀应打开）时不应有明显的气压下降；滴水阀内应无压力水流出。如有上述现象应检查阀门是否关闭或系统管路有无泄漏。必要时打开阀盖，清除、冲洗阀内垃圾，重新进行复位。
6. 在确认阀门已完全关闭、阀体上腔已加底水和注入压缩气后，关闭排水球阀打开供水侧信号碟阀或闸阀，向阀内注入额定工作压力的水。
7. 开启干式报警阀上的试警铃球阀，可以在不启动阀门情况下测试警铃能否报警，阀在伺应状态时试警铃球阀应处于关闭状态。

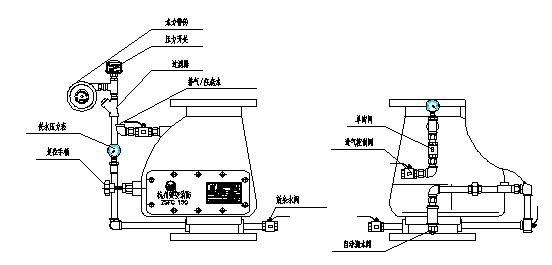

七、建安ZSFC型干式报警阀系统安装示意图：

八、建安ZSFC型干式报警阀系统工作原理：

当系统保护区内的某处因发生火情，温度急剧上升，致使覆盖该处的一个或多个闭式喷头感温动作，管网内压缩气体压力下降，当系统压力降到启动压力值时（阀门的启动压力比为1：5），干式报警阀阀瓣被打开，干式报警阀开始报警动作。此时干式系统有一个系统排气和冲水的过程，使喷头延迟喷水灭火时间，水流经延迟后进入系统管网通过喷头进行灭火，这一过程就是干式系统的动作过程。

当灭火过程结束，火警解除后，因干式报警阀不能自动复位，须进系统调试后才能重新转入伺应工作状态。

一、系统的维护和保养：

1. 干式报警阀及其附件应少半年检查一次，以保证能安全可靠地进行工作。打开阀盖检查阀瓣上的橡胶密封面，该面应清洁无损伤，否则应清洗或更换。阀座的密封面不许积存泥沙和污物，必要时应进行清洗，阀座密封面应平整，无损伤和压痕，必要时应修理或更换。
2. 干式系统在正常工作状态，如发现干式报警阀的滴水阀滴水过分严重或有压力水流出，或出现系统的气压下降过快，都应及时对干式报警系统进行检查，以便及时排除故障。
3. 应及时检查干式报警阀内底水的聚集情况，如发现阀内水位过高，应打开放凝水球阀，排出多余的水，以免造成水位过高，致使阀内水流向系统，造成不必要的损失；如发现阀水水位过低，应及时向阀内补充底水（加底水时应关闭供水侧、系统侧信号阀，使阀内水压、气压下降至零），以免应阀内无底水，致使阀瓣上密封件与阀座粘连，造成系统不能可靠动作。
4. 应每季度对水力警铃、压力开关进行一次动作试验，检查水力检查能否报警，压力开关能否发出报警信号。检查完成后应及时关闭试警铃球阀，打开报警管路放水阀，排净余水后关闭报警管路放水阀。
5. 注意：阀瓣密封垫（橡胶）的抗老化有效期为一年。

九、建安ZSFC型干式报警阀订货须知：
用户在订购ZSFC型干式报警阀时应注明产品名称、型号、规格、数量、交货日期。如需订购气压维护装置、加速器、电气控制柜请另行说明。

ZSFC型干式报警阀包装箱内装有：
