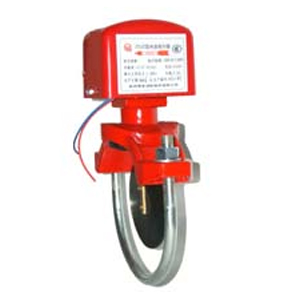

一、建安ZSJZ水流指示器（马鞍式）用 途:

     ZSJZ系列水流指示器是湿式自动喷水灭火系统的一个关健部件。一般安装在系统各分区的消防干管始端，可将水流动的信号转换为输出电信号,送到电控箱或消防控制中心显示水流动作或火警的区域,对系统实施监控、报警作用。

二、建安ZSJZ水流指示器（马鞍式）工作原理:

    当湿式喷水灭火系统中的某分区发生火灾时，喷头感温爆炸开启灭火(或工作人员打开末端试水阀进行放水试验时)，输水管水流推动叶片，直接(二线制)使微动开关动作,给出水流动信号，使电控箱或消防控中心显示出该分区火警信号。

三、建安ZSJZ水流指示器（马鞍式）特点:

a.本公司生产的水流指示器结构先进、用料讲究、外型优美、性能可靠。

b.本公司水流指示器属于免调试型，且安装维修方便。

四、建安ZSJZ水流指示器（马鞍式）主要技术参数及规格型号:

1、主要技术参数:

a、密封试验压力:2.4MPa.    b、额定工作压力:1.2MPa.

c、灵敏度:报警流量在15L/min37.5L/min之间.    d、开关容量:DC24V,3A.

e、延迟时间：（无源时）OS信号输出,如用户需求可加延迟电路。

五、建安ZSJZ水流指示器（马鞍式）安装使用,维护须知:

1、马鞍式水流指示器，配QT450马鞍式底座，安装时在预定的管路上，用开孔机钻开圆孔，去掉孔的切屑和垃圾，将马鞍式底跨套在管路的圆孔部位，将Ｕ形螺杆从管道底部套入马鞍底座两侧的圆孔，再旋紧螺帽。注意不得用力过大，以防造成马鞍底座断裂。

2、连接水流指示器的管路必须保证其前后直管长度不小于管路直径的5倍,应根据管路公称直径来选用水流指示器,及相应配套的浆片(浆片分支方向朝下安装)。

3、水流指示器应垂直水平安装.水流指示器塑壳最顶部距建筑顶棚应至少预留100mm空间,以便水流指示器调试时能打开外壳。

4、接线时可直接将二信号线与微动开关的两信号线连接即可。

5、安装时注意水流方向,不可反方向安装,(铭牌水流方向与管道水流方向一致)。
